Wir Werkhallenbau Lienerth errichten hier eine Lagerhalle mit Buero und Wohn:

Werkhalle (als Terrasse nutzbar ):

  • Länge: 2 m AKF
  • Breite: 10,5 m AKF
  • Traufe: 4,42 m über Hallenboden OKA

Werkhalle mit OG:

  • Länge: 21 m AKF
  • Breite: 10,5 m AKF
  • Traufe: 6,49 m über Hallenboden OKD

Dachform: Satteldach

Dachneigung: 5°

Deckenelemente:

Schlaffarmierte bzw. z. Teil vorgespannte Stahlbetonhohlplatten nach DIN 1045-1, Betongüte C50/60, lt. Planunterlagen, d=20 cm, Nutzlast 1,5 kN/qm +1,25 kN/qm für Trennwandaufnahme, F 30-Ausführung, Plattenbreite bis 225 cm; incl. eingebauter Grundbewehrung; Untersicht der Deckenplatten schalungsglatt und tapezierfähig. Auflegen mit einem bis zu 45 Tonnen-Autokran Liefern frei Baustelle.

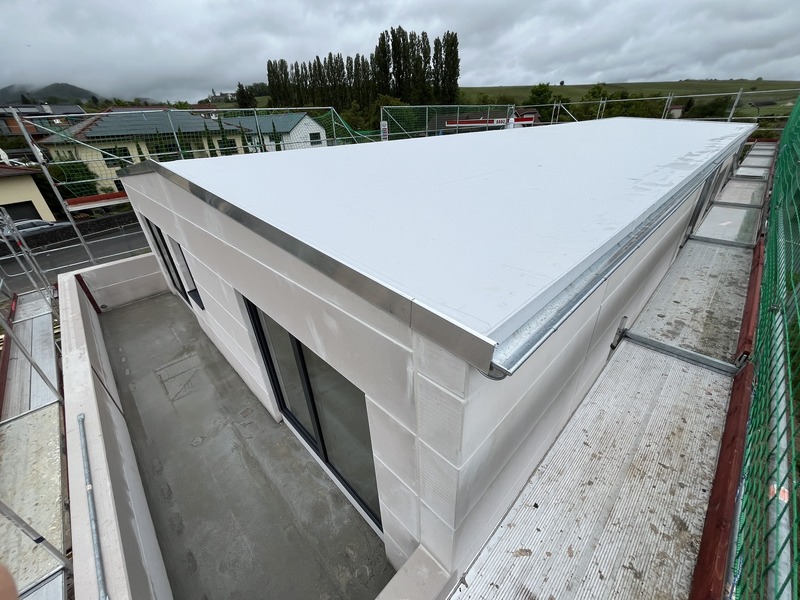

Werkhallenbau Dacheindeckung:
Eine Wärmedämmung bestehend aus PS 20 SE schwer entflammbar nach DIN 18164, Brandklasse B1, mit umlaufenden Stufenfalz, lose verlegt die Kennwerte der Dämmung betragen:

Fläche ca 242 m² Dicke 180 mm u-Wert= 0, 19Eine Dachabdichtung bestehend aus PVC-Dachbahnen, lose verlegt, Nähte mit Heißluft oder Quellschweißmittel verschweißt. Bei PS 20 Dämmung eine Trennlage aus Rohglasflies. Verankerungselement der Fa. SFS nach Herstellerangaben einbauen sowie der erforderlichen zusätzlichen Randbefestigungen gem. DIN 1055 "Lastannahmen im Hochbau", inkl. Dampfbremsfolie 240µ.

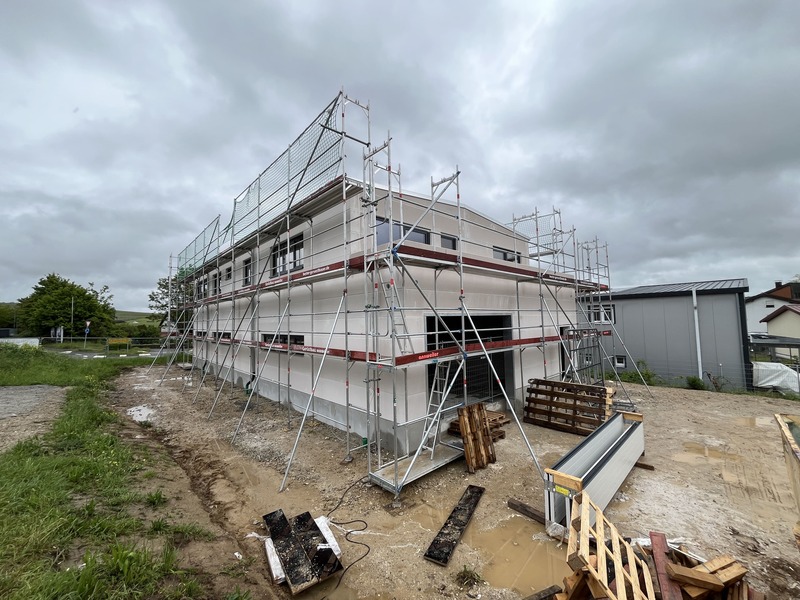

Hallenbau Wandverkleidung bestehend aus:
Porenbeton : 36,5 cm

Hallenbau mit Außenwand aus liegend verlegten Porenbeton-Wandplatten mit gefasten Längskanten
GB 4.4-0,55, vor der Stahlkonstruktion verlegt. Einschließlich aller Schrägschnitte, Tor-, Konsol- und Riegelaussparungen sowie der Eck- und Fensterendstücke, Passplatten.

Türen, Verglasung und Tore bestehend aus:
Kunststofffenster in weiß, mit umlaufender Lippendichtung und verdeckt eingebauter Beschläge. Bedienungsgriffe aus eloxiertem Aluminium. Flügel mit Dreh- Kippbeschlag, incl. äußerer Abdichtung und äußerer Alufensterbank in Fensterfarbe.
Aufgeteilt in 1m Felder. U-Wert Verglasung 1,1
Aufteilung wie folgt:
F = Festverglast DK = Drehkippflügel
1 Stk. Abmessung 0,76 x 0,625 DK
1 Stk. Abmessung 3,00 x 0,625 K/F/K
3 Stk. Abmessung 4,00 x 0,625 K/F/F/K
3 Stk. Abmessung 1,51 x 1,25 F/DK
2 Stk. Abmessung 2,00 x 1,25 DK/DK
2 Stk. Abmessung 3,00 x 1,25 DK/F/DK
2 Stk. Abmessung 4,00 x 1,25 DK/DK/DK/DK
1 Stk. Abmessung 1,10 x 2,17 DK Balkontür
1 Stk. Abmessung 2,00 x 2,17 DK/DK  Balkontür

Mehrzwecktür

45 mm dick, Blechdicke 0,9 mm mit Mineralwoll-Dämmung und Stahlverstärkung, 2-seitig gefälzt, verzinkt und grundiert-pulverbeschichtet in Grauweiß (in Anlehnung an RAL 9002)
Einsteckschloß mit Wechsel mit Buntbart-Schloßeinsatz und Buntbart Schlüssel (vorgerichtet für Profilzylinder)
Standard Rundgriff-Drückergarnitur aus schwarzen Kunststoff mit Stahlkern (Drücker festdrehbar gelagert), verwendbar für Profilzylinder oder Buntbart-Schlüssel.
1 Konstruktionsband gemäß DIN 18272 mit Federbandhülse (nicht selbstschließend)

2 Stck. 1,0 x 2,0 m

Eingangselemente

Aluminium Eingangsanlage, 1-flügelige Ausführung mit Sicherheitsisolierverglasung, einschl. Standardbeschlägen, Profilzylinder.
Aus thermisch getrennten Profilen, Farbe Weiß.
1 Stck. Abmessung 1,1 x 2,175

Deckengliedertor bestehend aus einer Bodensektion mit geschlossener Füllung aus naturfarbenen Aluminium, in Sandwichbauweise mit PU-Hartschaumkern.
Restliche Sektionen großflächig verglast, mit Acryldoppelglasscheiben, in Kunst¬stoffdichtungen gehalten und abgedichtet, mit Laufschienen, Federaggregat und anstell¬baren Rollen zur bestmöglichen Abdichtung zwischen Tor und Rahmen. Einschl. Haspelkette bei Toren ab 3,40 m

2 Stck. Abmessung : 4,00 x 2,67

Bauantragsunterlagen

Zusammenstellung der eingabereifen Bauvorlagemappen mit den je nach Vorgabe der Behörde/Landesbauordnung erforderlichen Beschreibungen, Berechnungen und Plänen, d.h.:
• Bauantragsformulare, Baubeschreibung, statistischer Erhebungsbogen
• Berechnung des umbauten Raumes,
• Nutzflächenberechnung, ggfls. Wohnflächenberechnung (falls vorhanden)
• Berechnung der Grundflächenzahl GRZ, Berechnung Geschossflächenzahl
• Stellplatznachweis (alls erforderlich)

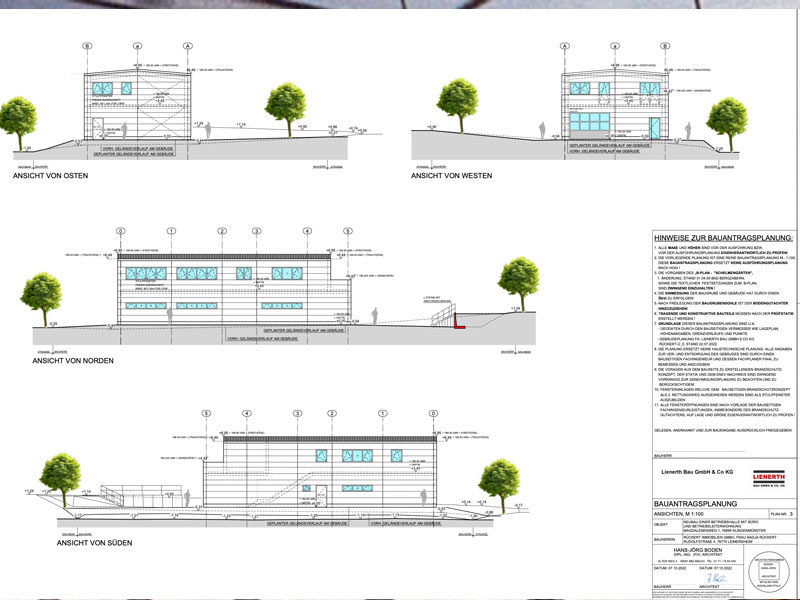

• Grundrisse, Schnitt, Ansichten im Maßstab 1 : 100,

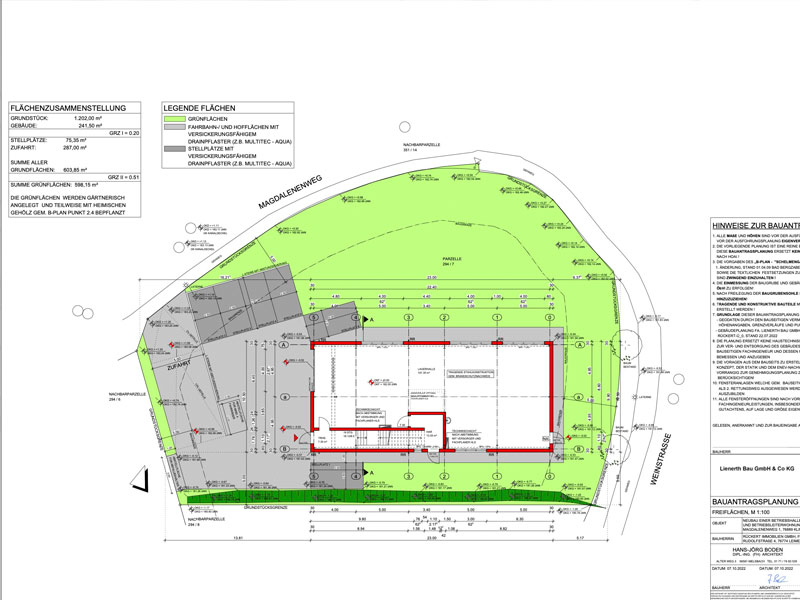

• Freiflächenplan,
• Darstellung der Entwässerung (SW+RW) zur Einleitung in die öffentliche Kanalisation
• Darstellung der Baumaßnahme im Lageplan 1:1000 zur weiteren Bearbeitung durch den
bauseitigen Vermessungsingenieur

Komplett mit Montage und Erstellen der Konstruktionspläne.

Diese Projekt ist auch für die KFZ-Werkstatt oder Gewerbebau in Baden-Württemberg , Rheinland-Pfalz, Bayern, Nordrhein-Westfalen und Hessen. Weitere Bundesländer auf Anfrage.
