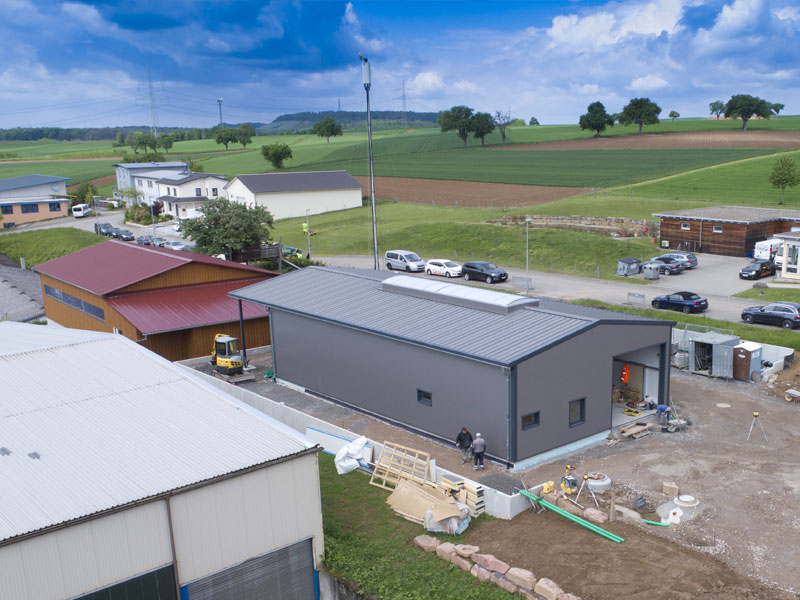

Hallenbau mit Vordach 74889 Sinsheim

Hallenbau mit Vordach 74889 SinsheimSinsheim ist eine Stadt im Nordwesten Baden-Württembergs, etwa 22 Kilometer südöstlich von Heidelberg beziehungsweise 28 Kilometer nordwestlich von Heilbronn, an der Elsenz. Das im Jahre 770 erstmals erwähnte Sinsheim gehörte jahrhundertelang zur Kurpfalz. Sie ist nach Weinheim die zweitgrößte Stadt des Rhein-Neckar-Kreises und ein Mittelzentrum in der Metropolregion Rhein-Neckar. Seit 1. Januar 1973 ist Sinsheim Große Kreisstadt. Mit den Gemeinden Angelbachtal und Zuzenhausen hat die Stadt Sinsheim eine Verwaltungsgemeinschaft vereinbart.

Unser Hallenbau-Team errichtet hier einen Werkhalle:

Lagerhalle:

Länge : 20 m AKF
Breite : 11 m AKF
Traufe : 4,80 m über Hallenboden OKD
Dachform : Satteldach
Dachneigung : 10 °
Dachüberstand an der Traufe : 0 m
Dachüberstand Ortgang : 0 m

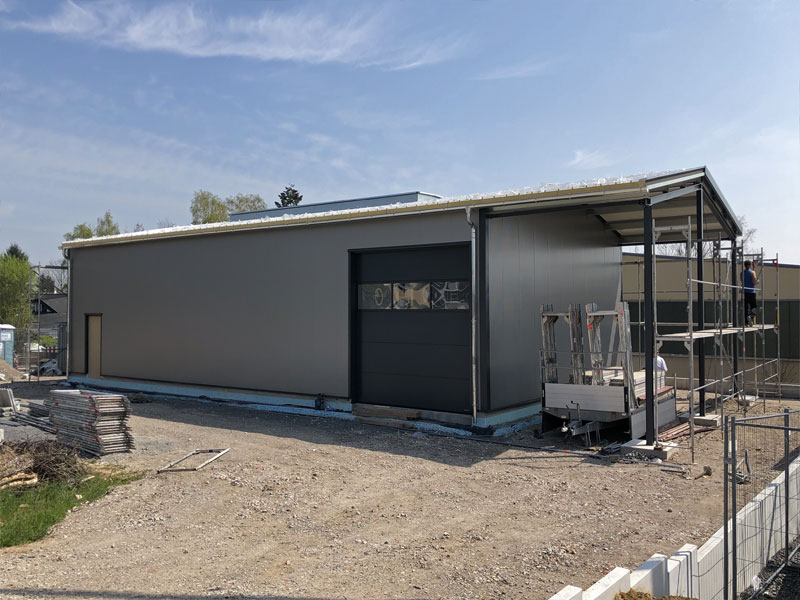

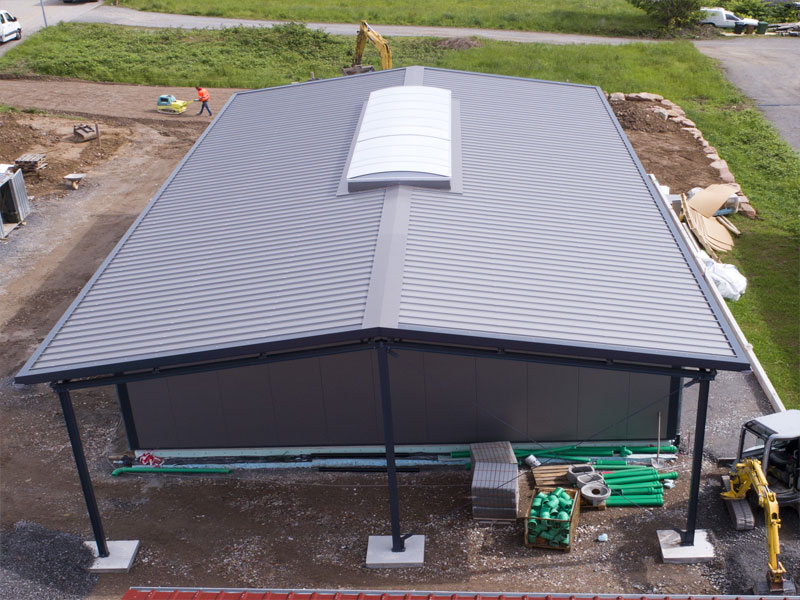

Überdachung:

Länge : 11 m AKS
Breite : 4 m AKS
Traufe : 4,80 m über Hallenboden OKD
Dachform : Satteldach

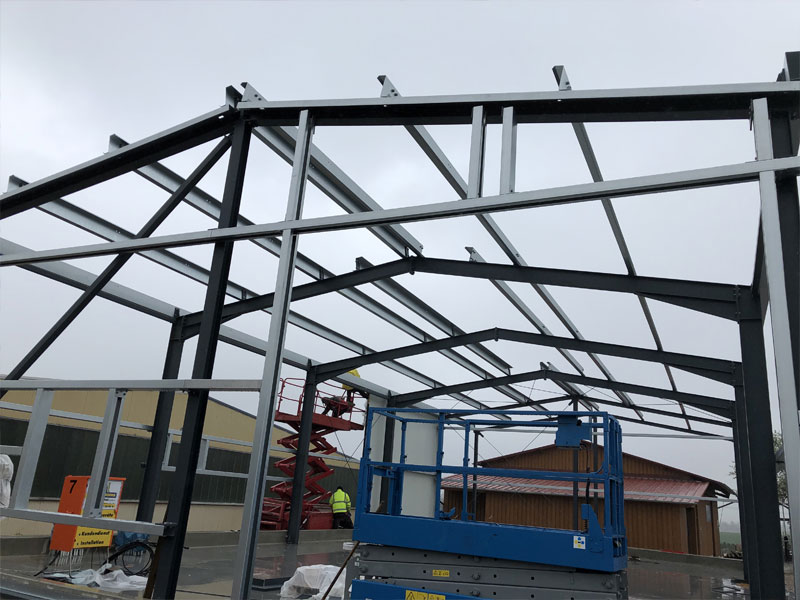

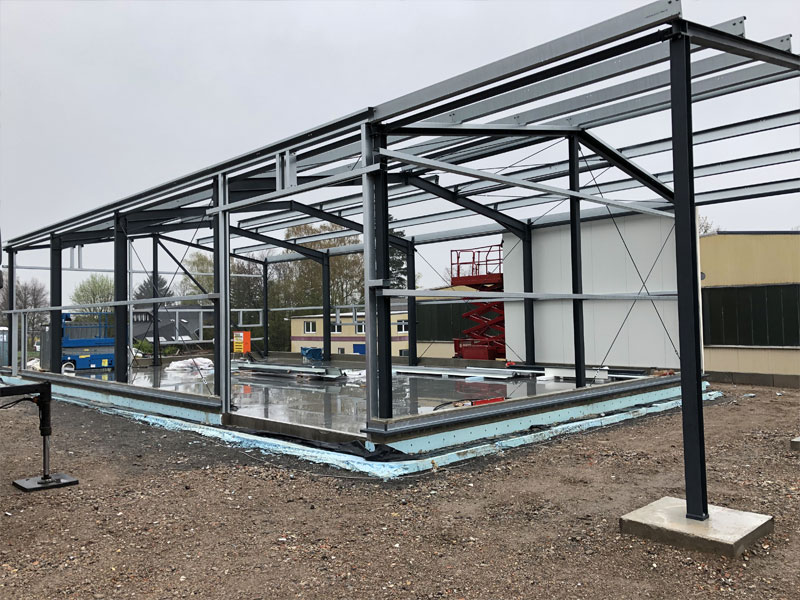

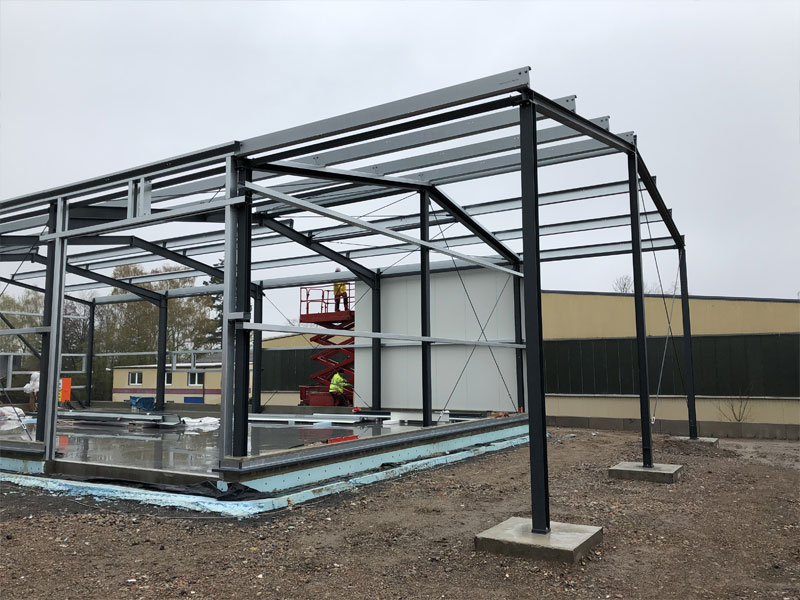

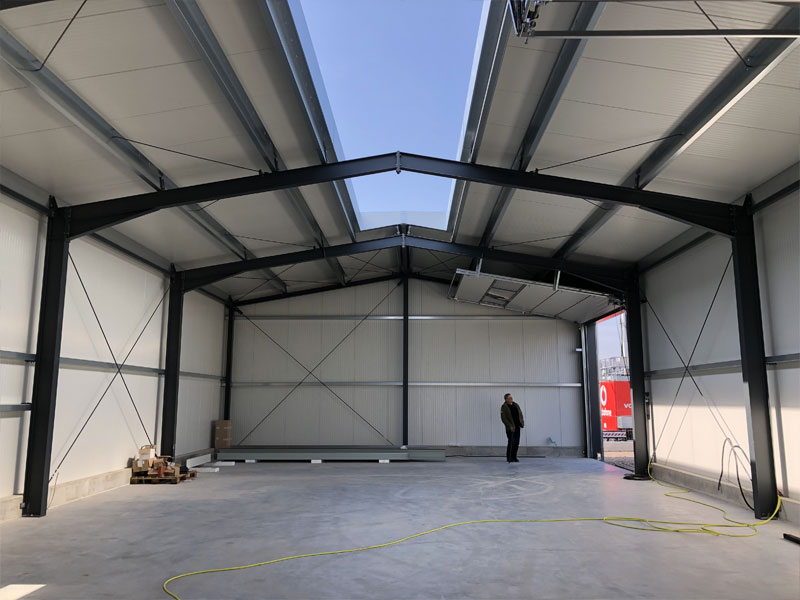

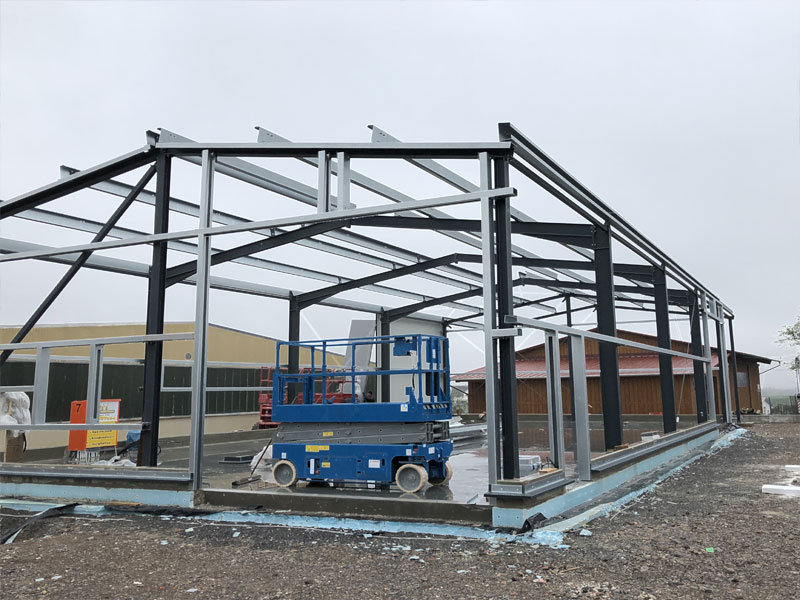

Stahlkonstruktion:

Die Ausführung der tragenden Konstruktion in Stahlbauweise erfolgt aus Walzprofilen, Stützenstellung und Raster gemäß der vorliegenden Eingabeplanung. In der Konstruktion in Stahlbauweise inklusive sind:
- 2 die Giebelkonstruktion mit Eck- und Zwischenstützen sowie die dazugehörigen Verbände.
- 4 freitragende Satteldach-Zweigelenkrahmen.
- 6 Kragarme nicht Thermisch getrennt Länge 1 m
- 2 Wandriegel für die zu liefernde Wandverkleidung
Inkl. den erforderlichen Dach- und Seitenverbänden, sowie sämtlichen erforderlichen Kleinteilen, Laschen, Schrauben etc.

Dacheindeckung bestehend aus:

Thermodach 100 mm, u-Wert:0,21

Werkhallenbau-Thermodach, Kerndicke 100 mm, aus doppelschaligem, bandverzinktem und kunststoff­beschichtetem Profilstahlblechen im Standardfarbton nach Wahl des AG.

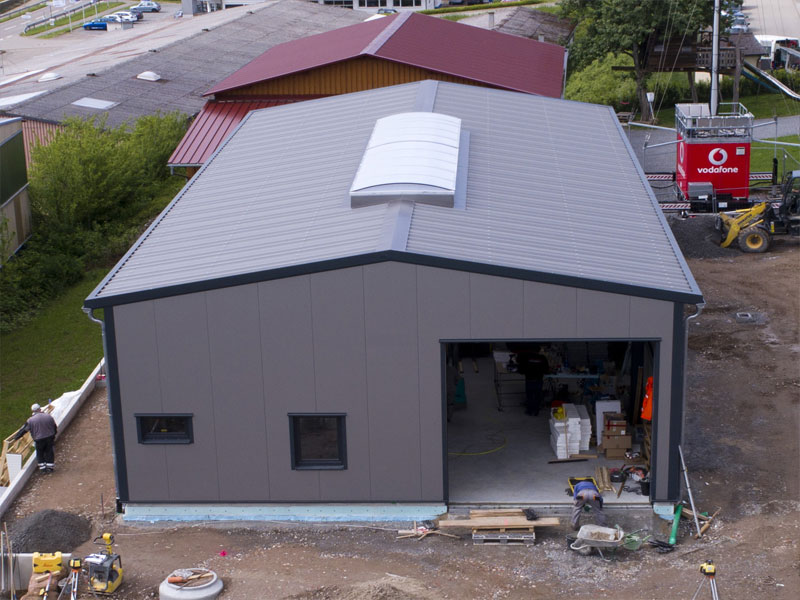

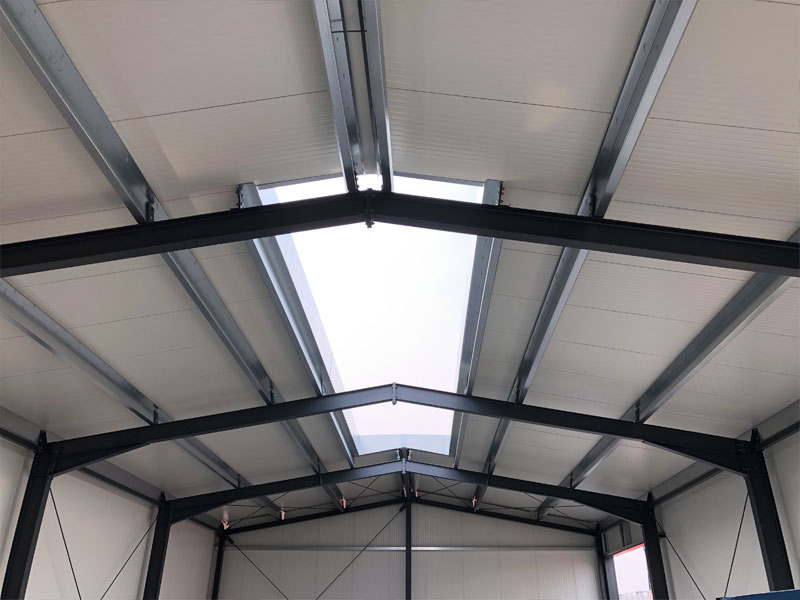

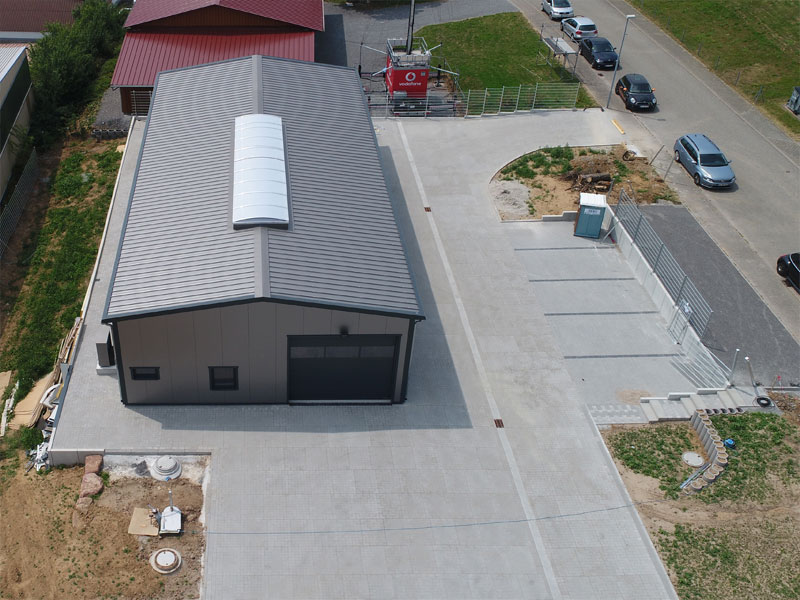

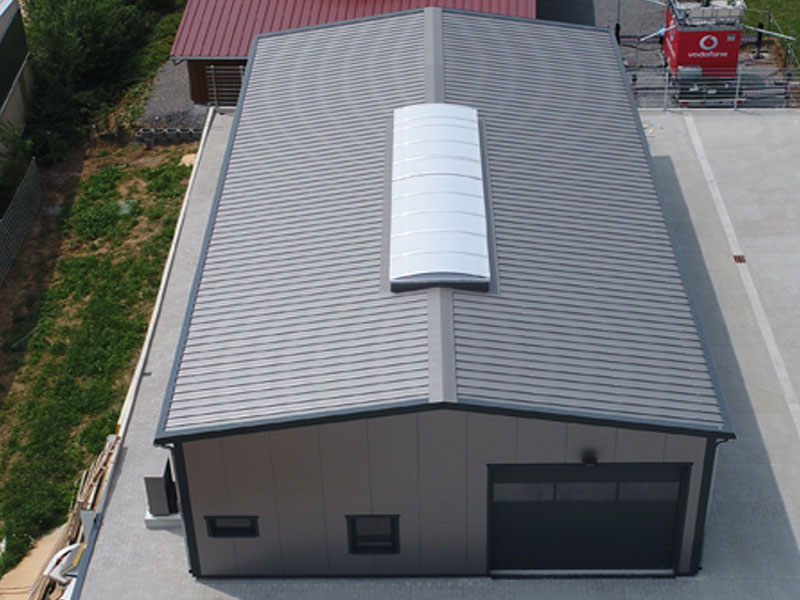

Firstlichtband:

Die Anbringung eines Oberlichtes erfolgt durch die Montage von einem Firstlichtband. Das Firstlichtband besteht aus Polycarbonat-Stegplatten, mit bauaufsichtlicher Zulassung, witterungsbeständig, opal-weiß eingefärbt, hergestellt aus kreisförmig gebogenen Stegmehrfachplatten, u-Wert ca. 1,9 W/qm°K. Die Kopfstücke bestehen ebenfalls aus Polycarbonat-Stegplatten. Das Firstlichtband ist selbsttragend, wärmegedämmt und verzinkt.

 1 Stück Länge: 10 m Breite: 2 m

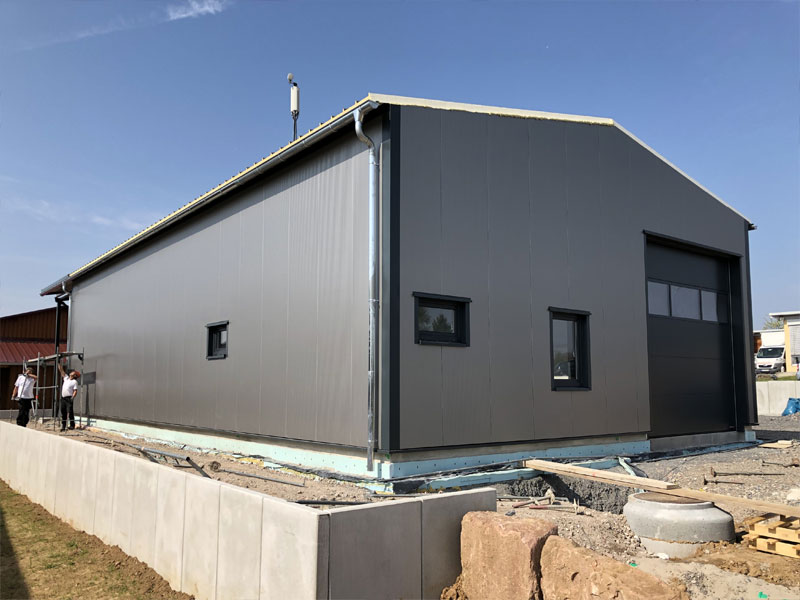

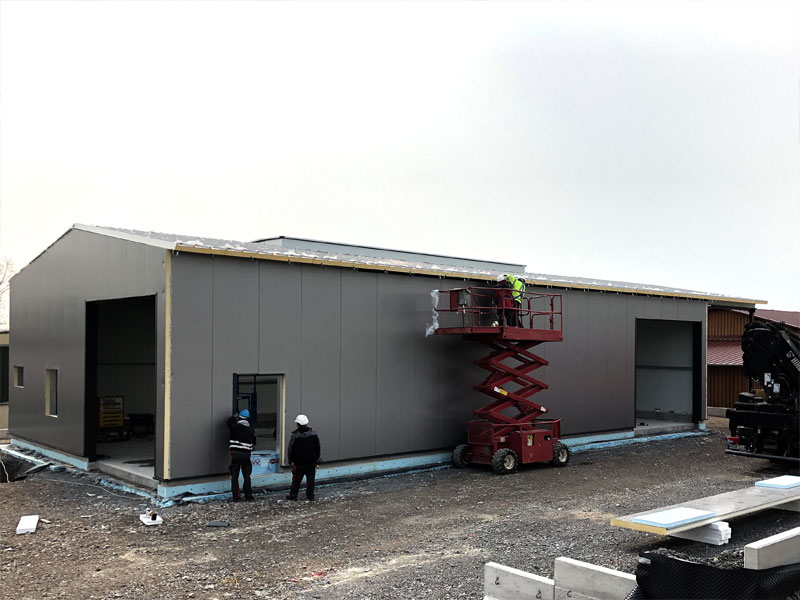

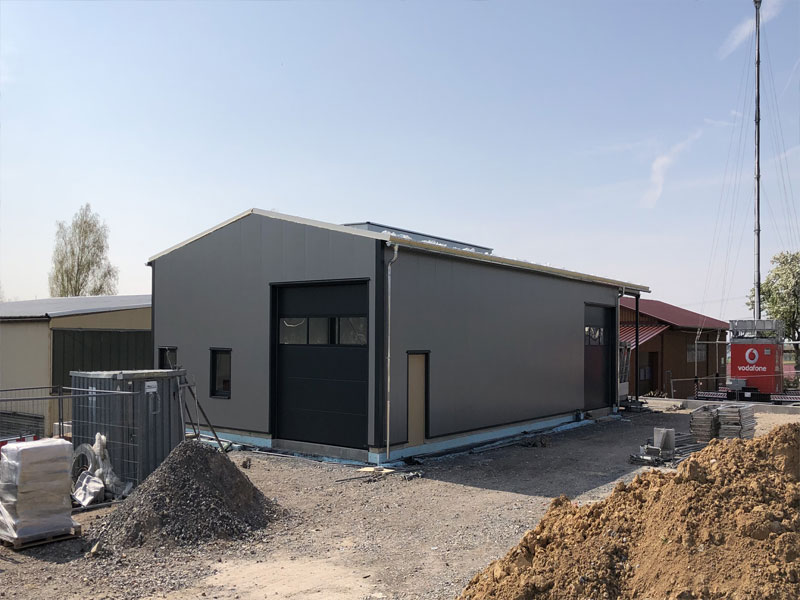

Thermowand:

Die Lieferung und Montage der Außenwand bestehend aus einer Thermowand (ähnlich wie bei Punkt Dachausbildung) mit einer Kerndicke von mind. 100 mm, bandverzinktem und kunststoff-beschichtetem Profilstahlblechen im Standardfarbton nach Wahl des Auftragnehmers.
Der Farbton ist bei der Bestellung des Stahles bekannt zu geben. Nachträgliche Änderungen können zu Mehrkosten führen.
Fläche ca. 263m²
Bitte beachten Sie, dass die Kerndicke der Thermoelemente ein erheblichen Einfluss auf die Dämmung des Bauvorhabens haben. Daher ist eine ausreichende Kerndicke unabdingbar.
Im Angebot inbegriffen sind sämtliche erforderlichen Formteile wie Tor-, Fenster- und Eck-einfassprofile sowie Tropfbleche und aller erforderlichen Wandriegel aus Stahlprofilen.

Die Materialien weisen folgende Kennwerte aus:
Kernmaterial mind. mit Brandklassifizierung B2.
Korrosionsschutzklasse III, Zinkauflage mind. 275 g/m2.

Verglasungen, Türen:

Die Verglasung erfolgt durch Kunststofffenster flächenversetzt in weiß, mit umlaufender Lippendichtung und verdeckt eingebauter Beschläge. Bedienungsgriffe aus eloxiertem Aluminium. Flügel mit Dreh- Kippbeschlag, inkl. äußerer Abdichtung und äußerer Alufensterbank in Fensterfarbe.
Eine Änderung des Farbtones abweichend vom Standard ist mit Mehrkosten für den Auftraggeber verbunden.
Aufgeteilt in 1m Felder. U-Wert Verglasung 1,1
Aufteilung wie folgt:
F = Festverglast DK = Drehkippflügel
2 Stck. Abmessung 1,00 x 1,25 DK
1 Stck. Abmessung 1,00 x 0,625 DK/DK

Mehrzwecktür:

Montage einer Mehrzwecktür, 45 mm dick, Blechdicke 0,9 mm mit Mineralwoll-Dämmung und Stahlverstärkung, 2-seitig gefälzt, verzinkt und grundiert-pulverbeschichtet in Grauweiß (in Anlehnung an RAL 9002).
Einsteckschloss mit Wechsel mit Buntbart-Schlosseinsatz und Buntbart Schlüssel (vorgerichtet für Profilzylinder).
Standard Rundgriff-Drückergarnitur aus schwarzen Kunststoff mit Stahlkern (Drücker festdrehbar gelagert), verwendbar für Profilzylinder oder Buntbart-Schlüssel.
Ein Konstruktionsband gemäß DIN 18272 mit Federbandhülse (nicht selbstschließend).
1 Stck. 1,0 x 2,0 m

Toren bauseits:

Komplett mit Montage und Erstellen der Konstruktionspläne.

Diese Projekt ist auch für die KFZ-Werkstatt in Baden-Württemberg , Rheinland-Pfalz, Bayern, Nordrhein-Westfalen und Hessen. Weitere Bundesländer auf Anfrage.
